1.UPS系統基本組成

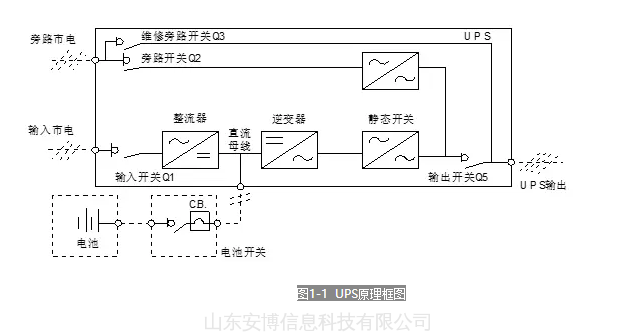

        傳統工頻UPS系統一般UPS主要包括由整流模塊(REC)和逆變模塊(INV)、旁路靜態開關和逆變靜態開關、輸出隔離變壓器、蓄電池組以及輸入輸出配電開關等組成，開關是主路輸入空開、旁路輸入空開、維修旁路空開、輸出空開以及蓄電池開關等。系統組成如圖1-1所示，其中，空氣斷路器Q1控制主路交流電源輸入，整流模塊將交流電源變成直流電源，逆變模塊進行DC/AC變換，將整流模塊和蓄電池提供的直流電源變換成交流電源，經過隔離變壓器輸出。蓄電池組在交流停電時通過逆變向負載供電。輸入電源也可以通過旁路靜態開關從旁路回路向負載供電，另外對負載供電不間斷而對UPS內部進行維修時，可使用維修旁路開關Q3。

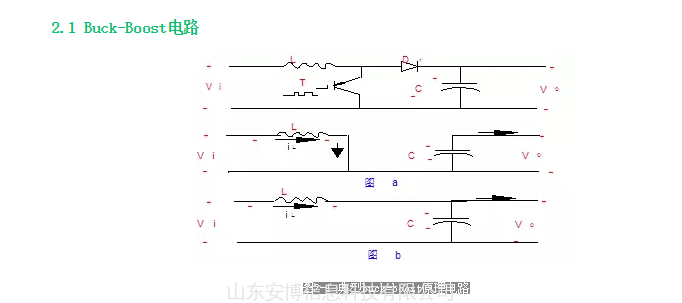

2. Buck-Boost電路介紹

工作過程：

1. 當功率管導通時，等效如圖a，二極管D截止，電感L儲能，感應電壓為上正下負，電容用自己儲能向負載放電。

2. 當功率管截止時，等效如圖b，二極管D導通，電感中電流不能反向，電感兩端產生自感電動勢為下正上負。電感儲能向電容充電和向負載放電。

3. 控制電路根據輸出電壓和電流的變化，控制功率管的導通和關斷時間，就可以控制輸出電壓的大小。

2.2  UPS中典型PFC主功率模塊圖

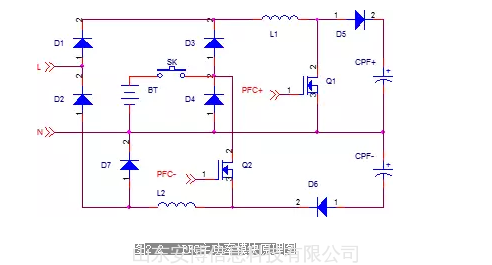

APFC技術的核心是引進電壓和電流反饋，以構成一個雙閉環控制系統，外環穩定輸出電壓，內環實現輸入電流調控和整形，使之成為與電壓同相位的標準正弦波，以提高入端功率因數,例圖說明其主要功能：市電供電時作整流升壓電路，并進行輸入功率因數校正；電池供電時作DC/DC升壓，PFC模塊電路工作原理圖如：

工作原理：主電路采用PFC主電路結構，同時兼作電池供電時的DC/DC升壓主電路。正負半周分別控制。控制電路由硬件構成，一般采用PFC專用芯片UC3854AN。

市電輸入正半周時，上部分正半周PFC電路工作；市電輸入負半周時，下部分負半周PFC電路工作，在UC3854AN芯片內部電流環的調節下，輸入電流跟蹤輸入電壓呈正弦波形，且與輸入電壓同相； 在UC3854AN芯片內部電壓環的調節下，使輸出電壓穩定電壓。

電池輸入時，正半周PFC電路工作在直流BOOST電路狀態；負半周電路工作在BUCK/BOOST電路狀態。使輸出電壓仍穩定電壓不變。

3.整流器基本原理

3.1三相全橋整流

對于中大功率UPS，早期一般采用晶閘管整流電路完成整流，該變換器由于輸入電流不連續，功率因數較低，需要輸入側加LC二階濾波器以濾除電流諧波，這就增加了變換器的體積及成本，另一種形式采用IGBT及功率二極管組成Vienna整流器拓?fù)浣Y(jié)構來確保輸入的高功率因數。SCR整流電路一般有6脈沖和12脈沖整流。如圖3-6為SCR整流原理示意圖及采用三相SCR全橋整流電路6脈沖整流器圖，SCR觸發脈沖順序：1－2－3－4－5－6－1。

圖3-1 6脈沖SCR全橋整流原理圖

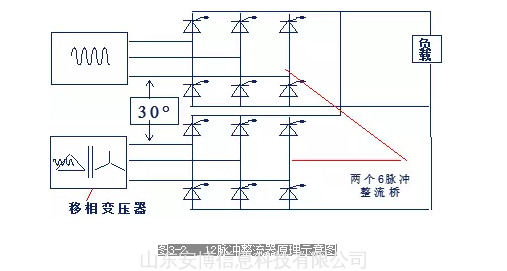

   12脈沖整流器采用了兩個6脈沖整流器，其中一個6脈沖整流器的輸入經過了一個30度移相的移相變壓器。如圖3-2所示，圖中“負載”所指為“電池及逆變器”。

4. 逆變器基本原理

4.1  SPWM波

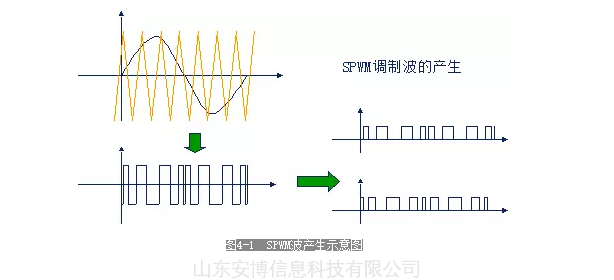

       UPS逆變輸出功率管的控制方式一般采用SPWM（正弦波脈沖寬度調制）方式；它用調整脈沖寬度和控制占空比的方法來達到輸出電壓穩定。如圖4-1為SPWM波產生過程。

4.2 全橋逆變

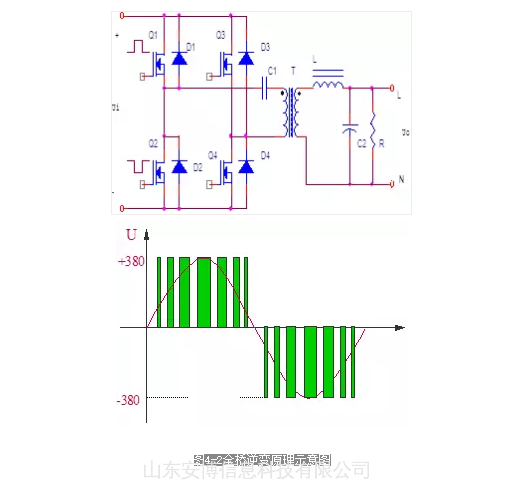

   原理工作過程，逆變電路在SPWM信號的控制下兩主功率管互補導通，這樣在橋臂中點得到如圖4-2所示寬度變化、幅值相同的正負極性方波。此波經LC濾波器濾除高次諧波后即可輸出正弦波，全橋逆變電路如下圖所示：

5.靜態開關

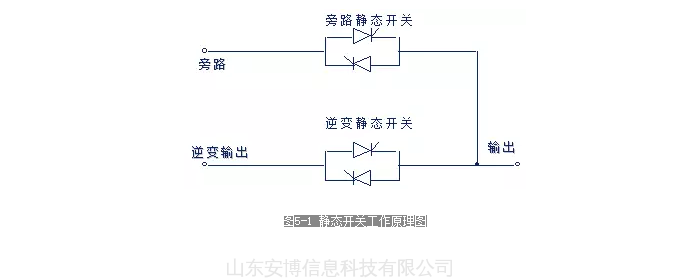

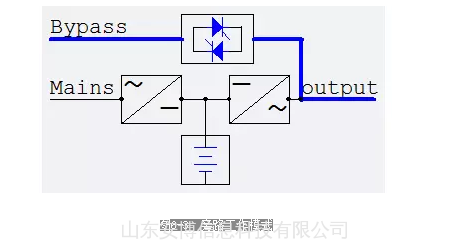

UPS的旁路和逆變輸出支路分別接有靜態開關。靜態開關是有兩個正反向并接的晶閘管組成，如圖5-1所示，它使負載既可以連接到逆變器的輸出又可以連接旁路電源上。在正常情況下，負載由逆變器供電，此時逆變器側的靜態開關閉合；但出現過載或逆變器故障時，靜態旁路開關自動將負載切換到旁路電源。

6. UPS系統常見工作模式介紹

6.1  正常工作模式

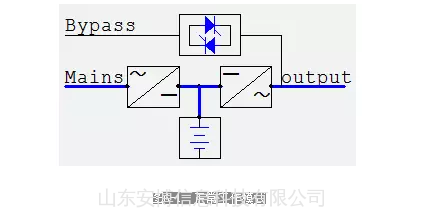

在主路市電正常時，UPS一方面通過整流器、逆變器給負載提供高品質交流電源；另一方面通過整流器為電池充電，將能量?jī)?chǔ)存在電池中。 AC輸入經過整流器由AC變換成DC電壓，再經逆變器由DC變換成AC輸出，經由兩級變換以后，能得到精度和質量都較好的輸出電壓，可以防止輸入諧波、毛刺、電壓瞬變等干擾影響負載；同時整流后的母線通過充電器為電池充電原理框圖見圖6-1。

6.2  電池工作模式

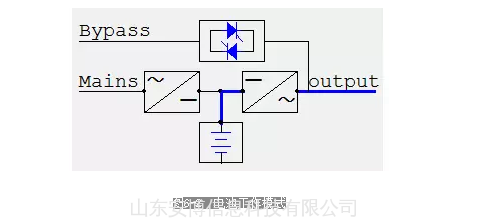

當UPS正常工作，整流器AC輸入電壓發生異常時，UPS系統自動無間斷地切換到電池工作模式，由電池通過逆變器輸出交流電向負載供電。市電恢復后系統自動無間斷地恢復到正常工作模式。原理框圖見圖6-2。
