UPS蓄電池配置計算方法（各種簡單算法）建議收藏
- 2020-10-01 18:30:00
- Amber 原創
- 17826
一、最簡單的計算公式（適用小功率普通需求）
| 電池容量（AH） |
= |
額定功率（VA） |
× |
后備時間(小時) |
÷ |
UPS啟動電壓（V） |
| 62.5 |
= |
3000 |
× |
2 |
÷ |
96 |
X=6000×4÷192 通過此公式計算，得出 X=125 也就是配置125AH的電池 16只！
當然，這個計算公式 是不嚴謹?shù)?，可供普通需求使用！?/strong>
二、簡單的計算公式
①、恒電流模式計算：
根據能量守恒原理，按如下公式計算： C ＝（P L×T）/（V bat×η×K）
其中： C－－蓄電池容量，（Ah） P L―UPS輸出功率（W）； T―電池后備時間；
Vbat―電池組電壓（Vdc）η―UPS電池逆變效率（0.90-0.95，根據機型選取）。
K―電池放電效率（系數）。 附：K的選取按照下表：
K
放電＜1小時
1小時＜h≤2小時
2小時＜h≤4小時
4小時＜h≤8小時
＞8小時
電池放電效率
0.6
0.7
0.8
0.9
1
例如：艾默生UPS-ITA系列6KVA，電池組電壓192Vdc（16節12V的電源串聯），UPS電池逆變效率0.94，按滿載4.8KW，后備2小時計算根據計算結果，確定電池的Ah數，分別根據不同品牌電池選取合適的配置。
計算公式 ： C=4800*2/(192*0.94*0.7)=76Ah(估算值 )
★★★★★ 可選取12V76Ah的電池16節即可，因?yàn)闆]有76AH這個容量段的電池， 所以根據配置，可選65AH / 80AH / 100AH 都行??！
②、恒功率計算公式：
W = P L÷(N*6*η)（watts/cell）
其中，PL為UPS額定輸出的有功功率(KW)； N為12V的電池數量；Vf為電池組額定電壓， η為逆變器效率。
即先計算出單體電池所需功率，再通過電池廠家提供的恒功率放電表查找可滿足要求的電池型號。
終止放電電壓按照1.75V/cell確定。通常電池廠家給出的功率表為單體2V/Cell的功率，定義為watts/cell。
部分廠家給出的功率表為watts/block，則需要再乘6這個系數。
例如：艾默生UPS-ITA系列20KVA，電池節數32節（30-40節偶數節可調），UPS電池逆變效率0.95，按滿載20kVA*0.9=18KW，后備2小時計算.
計算公式 ：W/cell = P L/(N×6×η)=18000/（32*6*0.95）=98.68 watts/cell

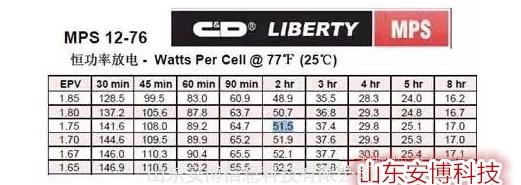

放電功率表如圖：2小時放電功率在1.75Vdc時為51.5w/cell，選取98.68/51.5=1.92組，取2組32節12V76Ah的電池，共64節。
新的計算方式 01 正文 UPS電池配置按公式計算的話，相當?shù)穆闊?，在?shí)際項目中或與廠商的交流中，常常遇到這樣的情況，根據UPS的輸出容量和所要求的后備時間、需快速、粗略地給出相關電池的配置。而ups本身的計算方法非常復雜，一般人根本無法操作，所以掌握簡單的方法或估算可以迅速做出結果，在實際中節約了時間。 一、UPS電源簡單計算方法 對于ups的公式計算，我們在之前曾提到過，算起來比較復雜，很多人也不理解，那么今天我們來了解下簡單的計算方法。 使用時按下列公式計算： 所需電池容量(Ah)= UPS容量（KVA）×109（Ah.塊）/KVA/每組電池塊數 舉例一： 例如：對于109Ah?塊/kVA設計UPS電池容量的算法，一臺120kVA的UPS，每組電池32塊，要求后備時間60min(即1h)。 則所需電池容量為（60min）： 13080Ah?塊/32塊=409(Ah), 即可選12V，100Ah電池4組(32塊/組)。 注意：實際后備時間不足與60min接近。 如果每組33塊,則13080/33=396Ah，同樣可選12V、100Ah電池4組(33塊/組)。 注意：33塊/組實際后備時間超過60min(超出一點)。 如果要求后備時間為30min時： 則 109×120=13080Ah?塊 13080/32=409Ah,409/2=205Ah。 注意：實際后備時間超過30min(超出一點)。
如果要求后備時間20min時： 則409/3=136Ah，還需乘以修正系數，見表1,136×1.41=192Ah,即可選12V、65Ah電池3組(32塊/組)。 注意：實際后備時間超過20min(超出一點)。 其它情況，以此類推。 舉列二： 2、對于126Ah?塊/kVA電池容量的算法，一臺120kVA的UPS，每組電池32塊， 如果計算時間是一小時以上，要在按上述計算后再除以一個修正系數，見表2。
計算方法和需乘以修正系數與前述完全一樣。 例如：前例的后備時間是3h： 則126×120=15120Ah?塊， 13080/32=472Ah，472×3=1417Ah； 還需除一個修正系數，1417/1.25=1131Ah。 則需要配置即可選12V、300Ah電池4組(32塊/組)。 按照能量守恒原理，以上方法對于三相/單相或單相/單相UPS是一樣的。 一般中大功率的UPS所配每組電池都是32塊；電池并聯數最好不要超過4組，以免影響電池組的均流和充電效果。 以上是快捷的粗算,不是特別精確。要想得到精確的結果，應參照電池廠家給出的電池放電特性。 二、UPS電源延時配置表 關于上面的計算，雖然也比較簡單，但是需要計算一兩分鐘，那么有沒有更簡單的方法，更簡單的話就是直接看配置表了。 以下各系列機器所配置的蓄電池容量，是按照“電流法”進行配置，僅做參考！ 采用電池臨界點電壓計算，計算結果與實際比較接近，這里面例出了大部分常用的配置表。
120kVA×109Ah?塊/kVA=13080Ah?塊,
由于電池的放電功率與放電時間不是線性的，即不能只簡單除以2，還需乘以修正系數。見表1，因此205×1.23=252Ah。即可選12V、65Ah電池4組(32塊/組)。
