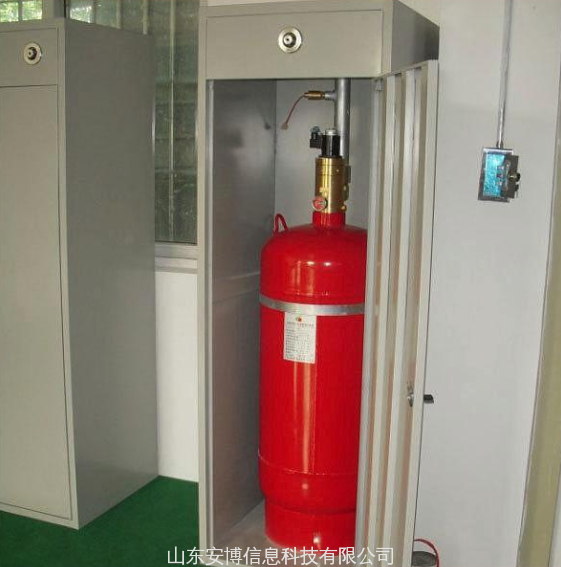

柜式七氟丙烷滅火裝置也稱為無管網滅火裝置、預制滅火裝置，由滅火劑瓶組、容器閥、電磁型驅動裝置、金屬軟管、信號反饋裝置、噴嘴、柜體等組成，不需安裝滅火劑輸送管道，不需設置專用的儲瓶間。

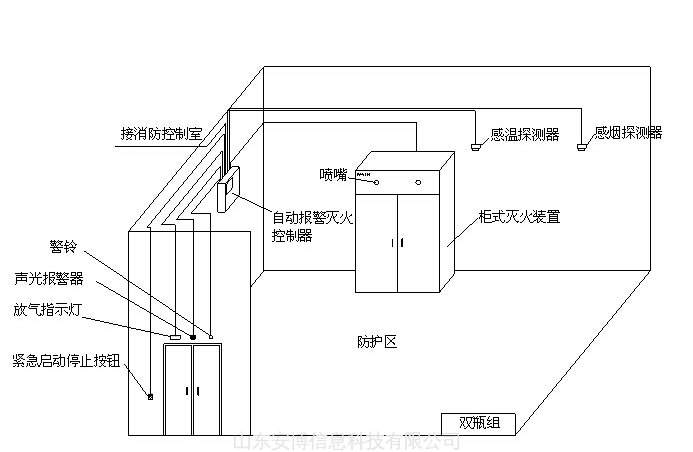

柜式七氟丙烷滅火裝置設置在防護區內，當火災發生時，直接向防護區噴射滅火劑，滅火劑無管路損失，滅火速度更快、效率更高。
柜式七氟丙烷滅火裝置具有自動、手動兩種啟動方式。

系統適用范圍：

隨著鹵代烷（哈龍）滅火系統的逐步淘汰，各種潔凈氣體滅火劑相繼涌現，其中七氟丙烷（CF3CHFCF3)是比較優良的替代品，它具有很高的滅火效力，可使滅火過程在瞬間完成，且對臭氧層的耗損潛能值（ODP）為零，符合環保要求，此外，它還具有不導電、耐貯存、毒性小、滅火濃度低、無二次污染、滅火后不留痕跡等一系列優點。

七氟丙烷滅火系統主要分為無管網滅火裝置（柜式七氟丙烷滅火裝置）和有管網滅火裝置（4.2MPa、5.6MPa），以七氟丙烷（HFC-227ea）作為滅火劑，化學滅火為主，兼有物理滅火作用，無色、無味、清潔、不導電、不污染被保護對象，不會對財物和精密設備造成損壞，對大氣臭氧層無破壞作用（ODP值為零），符合環保要求，在大部分保護區域，滅火濃度均低于人體的無毒性反應濃度（NOAEL濃度），對人體是安全的，是一種優秀的潔凈氣體滅火劑。

七氟丙烷滅火設備適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重工業設備、博物館和藝術館、圖書館、檔案館、貴重物品庫、應急電力設施、易燃液體存儲區、潔凈廠房等重點場所的消防保護，也可以用于生產作業火災危險場所，如噴漆生產線、電器老化間、軋制機、印刷機、融化槽、烘干設備、水泥生產流程中的煤粉倉，以及船舶機艙、貨艙等。

我公司研制生產的七氟丙烷(HFC-227ea)滅火系統由滅火器儲瓶、單向閥、安全閥、高壓軟管、匯集管、選擇閥、管網、噴頭、壓力開關、檢漏裝置等部件組成。七氟丙烷(HFC-227ea)無管網滅火系統由滅火器儲瓶、壓力開關、檢漏裝置、高壓軟管、柜體、噴頭等部件組成。系統設計為全淹沒系統，上述設備與火災自動報警系統配套使用，適宜撲救滅火前可以切斷氣源的氣體火災、液體火災、固體表面火災及帶電設備與電器線路火災，可用于有人或無人值守場所。

系統主要技術參數：

工作壓力：2.5MPa；4.2MPa
最大工作壓力：3.6MPa；5.3MPa
滅火劑噴射持續時間：≤60S
滅火劑儲瓶容積：40L；90L
滅火劑最大充裝率：≤Kg/m3
環境溫度：0～50℃
電源：DC24  3A（有管網系統）
N2啟動氣體儲瓶容積：8L,10L
啟動方式：自動；手動；應急機械手動

適用場所：

七氟丙烷滅火系統的適用場所包括：人員常駐的區域、儲存貴重設備和重要資料檔案的場所、防護電器設備采用非導電性的滅火劑場所、不能造成水漬損失的或其他污染的場所等。典型的防護設施包括：電子計算機房、資料處理及貯存中心、通訊設施、電信電話機交換機房、潔凈房、編程室、緊急電力供應設施、圖書館、博物館及藝術館、昂貴的醫療設施等。

柜式七氟丙烷滅火裝置安裝

1）將柜體放置在防護區氣體滅火設計圖紙所標識位置，建議盡量使柜體背部安裝在防護區靠墻位置，單臺時應將噴嘴基本對準重點保護設備，多臺時應均勻分布，并保證柜體平穩無晃動和傾斜。

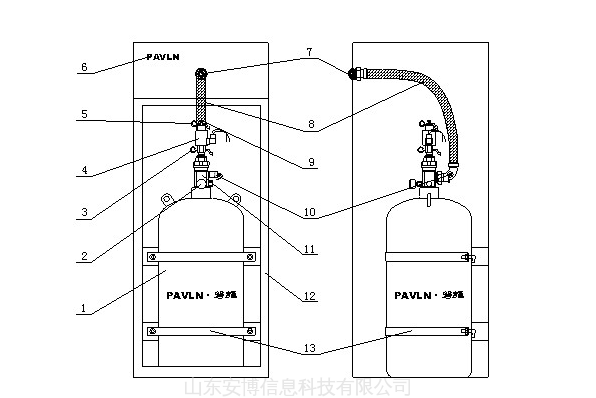

2）將滅火劑瓶組搬進柜子中央，正面（噴字面）向外，并用抱箍和七字鉤固定在柜體上，注意不要壓壞柜體。若是雙瓶組，將主動儲瓶用抱箍固定在柜內右邊，然后在左邊固定好從動儲瓶。
3）將噴嘴安裝在柜體上部噴嘴孔，噴射方向朝柜外，內部用緊固螺母固定在柜體上。
4）高壓軟管帶彎頭端接頭裝在容器閥滅火劑出口螺紋上，扳手?jǐn)Q緊。另一側連接在噴嘴末端螺紋上，扳手?jǐn)Q緊。
5）壓力信號器調試好后安裝在高壓軟管相應接口上，扳手?jǐn)Q緊。
6）壓力表安裝在容器閥壓力表接口上，扳手?jǐn)Q緊。
7）將電磁驅動器安裝在儲瓶容器閥上（應在確保調試完畢后安裝）。若是雙瓶組，將電磁驅動器安裝在主動儲瓶容器閥上，氣動驅動器安裝在從動儲瓶容器閥上。
8）安裝雙瓶組啟動管路，將主動瓶容器閥與從動瓶氣動驅動器連接起來。若兩瓶組距離有偏差會導致該部件安裝不上，此時需微調兩瓶組的位置。（單瓶組無此操作）
9）將壓力信號器及電磁驅動器的線路從柜體后預留穿線孔穿出，并與火災自動報警滅火控制器或消防控制中心接通。注意使用防護套管，以免損壞線路。
10）檢查各個安裝連接部位，必須保證固定牢靠，管路連接密封處良好，線路連接無誤。至此，整套七氟丙烷滅火裝置安裝完畢。

柜式七氟丙烷滅火裝置調試

1）電磁驅動器啟動試驗：取下電磁驅動器，拔出電磁驅動器保險銷，接通測試電源（DC24V），試驗電磁鐵聯動閘刀是否動作。測試完畢后，閘刀及電磁驅動器保險銷應復位。
切記：調試電磁驅動器時，應確保離開容器閥單獨進行。
2）儲存壓力檢查：逆時針旋開壓力表后面螺母至壓力表顯示（測壓通道打開），如指針在綠區為正常。檢測完畢后，切記應旋緊螺母（關閉測壓通道），以免壓力表長期受壓損壞和泄露。
3）反饋信號模擬：短接壓力信號器的兩條引線模擬噴放反饋信號。
4）火災自動報警滅火控制器調試：分別進行自動、手動、緊急啟動/停止等測試。應符合《氣體滅火系統施工及驗收規范》要求。
5）調試合格后，將電磁驅動器小心的安裝在滅火劑容器閥上，壓力信號器安裝在高壓軟管相應接口上，與信號反饋線連接。
6）待消防部門驗收合格、使用單位人員培訓到位后，才可接通電磁驅動器的啟動線路，才可拔掉電磁驅動器保險銷，裝置開始正式運行。

柜式七氟丙烷滅火裝置日常（運行時）維護保養

1）保持防護區和控制室內清潔、干燥、通風良好。
2）滅火裝置和報警滅火控制器表面清潔無塵。
3）驅動器的保險銷及鉛封應完整無損。
4）檢查裝置銘牌、警示牌，無損、清潔可視。
