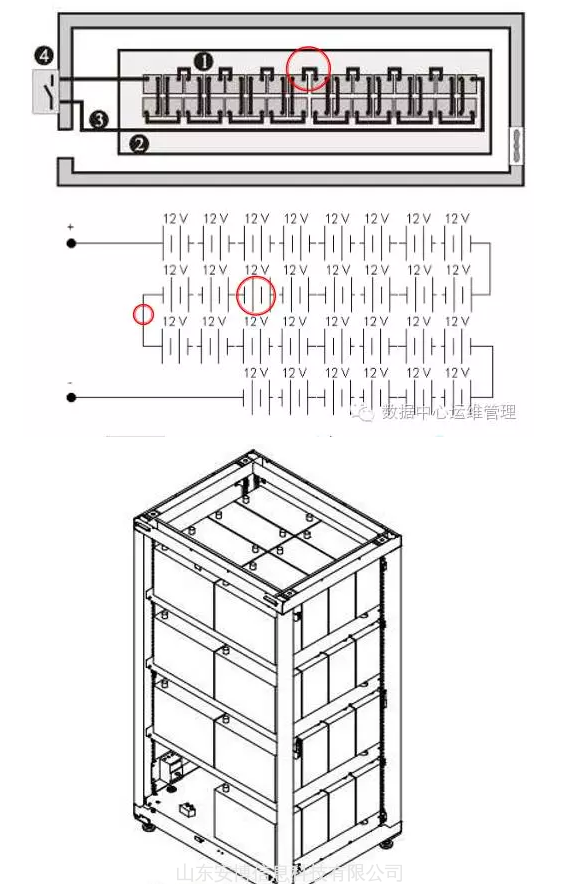

某行業客戶一套使用了5年的單機UPS系統，配套 一組12V 100AH電池。某日機房例行巡檢時發現 UPS機房氣味異常。進一步檢查發現電池柜里的30 節電池已經全部鼓脹，電池單體表面溫度80度左右， 同一層的8節12V 100AH電池已經完全粘在了一起。 UPS主機無告警，面板顯示電池電壓405V，電流 10A，處于電池均充狀態。

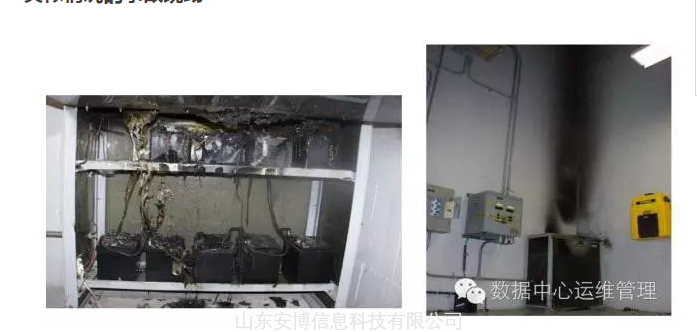

類似情況的事故現場

故障處理

斷開電池開關，抽測電池單體電壓，發現有的電壓 11V，有的8V，還有個別6V的。鑒于電池組已經 損毀嚴重，只能整組更換。

故障分析——疑問

• 為什么UPS不告警？

• 為什么UPS面板電池電 壓正常？

• 故障是如何一步步演化的？

• 如果沒 有巡檢人員及時發現會怎樣？

故障分析——分析

• 從UPS面板上看，電池電壓正常，電流處于充電限流點，不滿足觸發 UPS告警的條件，所以沒有告警。能觸發UPS電池相關告警的有：電 池電壓、電池溫度（需要增加電池溫度傳感器），某些UPS還有電池 充電時間。UPS根據電池電壓和電流來判斷電池工作狀態（浮充、均 充、放電、開路、離線）。

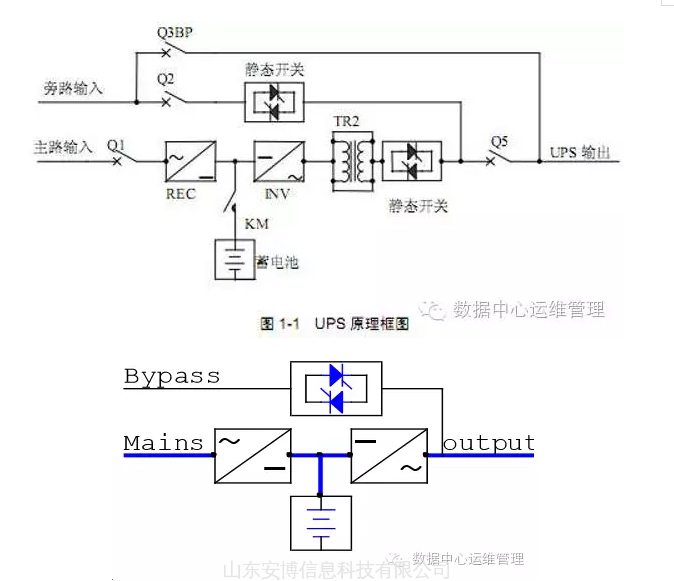

• 此案例中，UPS工頻機電池掛母線，電池個別單體電壓偏低（可能是 cell內部短路或電壓落后），會造成整組離線電壓偏低，在線狀態下 的表現是電壓不變（等于母線電壓），電流變大。




• 如果沒有巡檢人員及時發現，可能會導致電池起火，進一步造成機房 火災。



故障分析——故障推演

• 先有一個cell電壓偏低——》整組充電總電壓不變的情況下， 必然有另外一個或多個cell充電電壓偏高，整組充電電流增大， 電池組溫度升高——》電池活性增強，內阻減小——》充電電 流繼續增大，電池組溫度繼續升高——》下一個cell熱失控短 路電壓偏低——》其余原本正常的cell進一步充電電壓升高， 整組充電電流進一步增大——》下一個cell熱失控短路電壓偏 低——》直到充電電流達到UPS設定的充電限流點，此時充電 電壓等于浮充電壓、充電電流恒定在充電限流點，為了限流， 此后浮充電壓會逐步降低，但電池組會持續溫度升高——》如 果UPS沒有均充時間保護，或者UPS仍然認定電池組處于浮充 狀態——》電池組嚴重?zé)崾Э厣踔疗鸹稹?/p>




故障分析——預防措施

• 增加電池溫度傳感器，一旦檢測到電池過溫，UPS 會告警，高頻機會關閉充電器，工頻機會禁止均充。




• 如有可能，在廠驗時增加UPS電池管理功能測試， 模擬電池?zé)崾Э氐倪^(guò)程，確認UPS電池管理功能設 計的足夠完善，能對這種工況做出告警和保護。




• 電池工作環境溫度需要控制好，電池柜比電池架更 容易發生熱失控

提醒

• 每天都有電池事故發生，對于使用年限 超過標稱設計壽命60%的電池組（如國 產12V電池使用超過3年，2V電池使用 超過6年），電池組溫度監測是較易實 現且有效防止電池?zé)崾Э氐姆椒ā?nbsp;




• 電池有專門針對熱失控敏感性的測試方法，但有可 能對電池有損傷。
